XIAO-KOMPATIBEL · 36V / 3A

TekView Micro Driver MD1

Smart motordriver-modul: et ultrakompakt kraft- og kontrollkort for DC-motorer og lineære aktuatorer, i Seeed XIAO-formfaktor. Trådløs styring og manuell nødkontroll på ett kort.

36V / 3A Matter-ready Automotive-grade
▶ Prøv den interaktive demoen

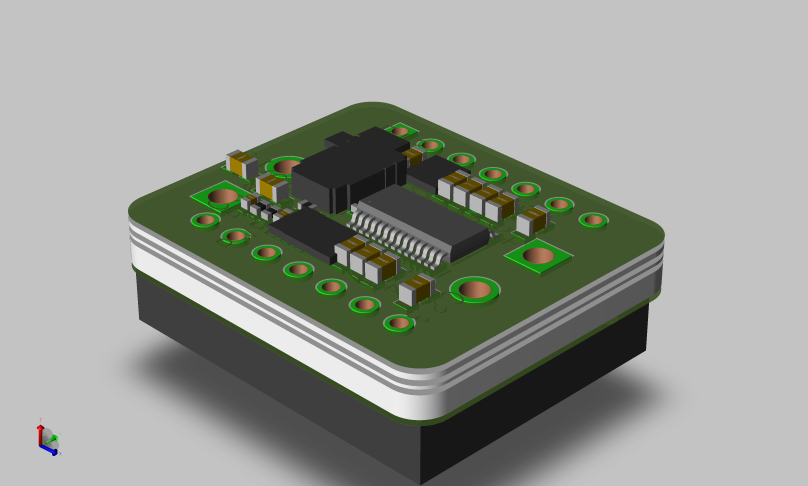

TekView Micro Driver MD1 smart motor driver in XIAO form factor — 3D render
3D-render — produksjonsklar layout

Nøkkelspesifikasjoner

Driver-IC
Automotive-grade driver-IC
Effekt
Opptil 36 V forsyning · 3 A kontinuerlig
Logikkforsyning
Innebygd DC-DC fra motorforsyningen til 5 V – ingen separat strømforsyning til mikrokontrolleren
Beskyttelse
Sikring og TVS-diode på inngangen · innebygd overstrøm- og overtemperaturvern
Diagnostikk
SPI-grensesnitt for digital strømmåling og feildiagnostikk
Formfaktor
Samme fotavtrykk som Seeed XIAO – XIAO-modulen stables rett oppå
Trådløst
Socket for XIAO ESP32-C6 (Matter-klar, Thread) — også kompatibel med ESP32-C3 og ESP32-S3
Manuell backup
Manuell bypass-port for opp/ned-brytere, isolert med Schottky-diode
Tilkobling
2,8 mm (0.110 in) PCB-flatstift for strøm og motor
Firmware
Åpen – du skriver din egen applikasjon
INTERAKTIV DEMO

Se kortet i aksjon

Styr en lineær aktuator trådløst – eller fra smarthus-appene du allerede bruker, via Matter. Se strømmålingen i sanntid, og hvordan kortet oppdager stall ved endestopp og stopper motoren automatisk.

Konseptdemo i nettleseren · simulerte verdier

▶ Åpne demoen
PHYSICAL AI

La AI bevege ting i den virkelige verden

AI-agenter kan lese, skrive og planlegge. Med MD1 kan de også styre fysiske enheter – en pult, en seng, en robotarm.

Tilkoblet

Wi-Fi, Thread og Matter via XIAO ESP32-C6. Gjør motoren til et verktøy AI-agenten kan kalle, for eksempel via MCP eller et REST-API i din firmware.

Bevisst

Strømmåling og feilstatus i sanntid gir AI-en tilbakemelding fra den fysiske verden: endestopp, stall eller overbelastning.

Trygg av design

Maskinvarevern og manuell knappe-backup holder mennesket i kontroll – uansett hva AI-en bestemmer.

«Hev pulten til ståhøyde» → AI-agent → MD1 → aktuator

Sammenligning med vanlige motordrivere

MD1 konkurrerer ikke på rå strøm, men på å være en komplett smart kontroller i minst mulig format.

Egenskap TekView MD1 Adafruit DRV8871 Pololu G2 18v17 Cytron MD10C
Forsyning≤ 36 V6.5–45 V6.5–30 V5–30 V
Strøm3 A kontinuerlig3.6 A peak17 A cont.13 A cont. / 30 A peak (10 s)
StørrelseXIAO-fotavtrykk24.4 × 20.4 mm1.3″ × 0.8″Stort kort
MikrokontrollerSokkel for XIAO, stables oppå–––
Trådløst / MatterJa, med XIAO ESP32-C6–––
Logikkforsyning på kortetJa––Ja
Strømmåling til MCUDigital, via SPI–Analog–
Manuell knappe-backupJa––Kun testknapper

Konkurrenttall fra produsentenes produktsider, per november 2026.

Ofte stilte spørsmål

Hva er TekView Micro Driver MD1?

MD1 er en kompakt smart motordriver for én DC-motor eller lineær aktuator. Den har samme fotavtrykk som et Seeed Studio XIAO-kort, så en XIAO-mikrokontroller stables rett oppå.

Hvordan styrer jeg en lineær aktuator med ESP32?

Stable en XIAO ESP32-C6, C3 eller S3 på MD1, koble til aktuatoren og en forsyning opptil 36 V, og styr med PWM og et retningssignal. MD1 forsyner ESP32 fra motorforsyningen, så du trenger ingen ekstra strømforsyning.

Kan jeg styre pulten eller sengen fra en smarthus-app?

MD1 er Matter-klar. Med XIAO ESP32-C6 og Matter-firmware kan aktuatoren styres fra Matter-kompatible smarthus-apper, uten egen mobilapp. Offisiell sertifisering er ikke gjennomført ennå.

Hvilken spenning og strøm støtter MD1?

Opptil 36 V forsyning og 3 A kontinuerlig. Det dekker de fleste 12 V- og 24 V-aktuatorer i møbler og lett robotikk.

Hva skjer hvis Wi-Fi eller mikrokontrolleren svikter?

MD1 har en manuell bypass-port for vanlige opp/ned-brytere, isolert med Schottky-diode. Motoren kan fortsatt kjøres manuelt – viktig for pleie- og medisinske møbler.

Kan MD1 oppdage en motor som stopper eller overbelastes?

Ja. MD1 rapporterer motorstrøm og feilstatus via SPI, så firmwaren kan oppdage endestopp, stall og overbelastning. Driveren har i tillegg innebygd overstrøm- og overtemperaturvern.

Kan en AI-agent styre MD1?

Ja. MD1 er nettverkstilkoblet og rapporterer sin egen status, så du kan eksponere motoren som et verktøy for AI-agenter, for eksempel via MCP eller et REST-API i firmwaren. Maskinvarevern og manuell knappe-backup sørger for at mennesket alltid kan overstyre.

Kan jeg bestille i volum eller få en tilpasset versjon?

Ja. Vi tilbyr evalueringskit, pilotprosjekter, volumpriser og tilpasning (logo, firmware, eller endringer i skjematikk/PCB under NDA). Send en forespørsel under eller e-post til anas@tekview.no.

PDF

Offentlig Datasheet

Full ekstern spesifikasjon, dimensjoner og pin-out. Interne skjematikk-detaljer deles kun etter signert NDA.

⬇ Last ned PDF

Tilpasning & White-Label

✅ Standard tilpasning

  • Logo på silkscreen og valgfri solder mask-farge
  • Firmware-merking (enhetsnavn, standardporter, strømgrenser)
  • Valg av kontakttype og kapsling

Tilgjengelig via bestillingsskjemaet under.

🔒 Tilpasset design (NDA)

  • Endringer i skjematikk eller PCB-layout
  • Tilpassede grensesnitt eller mekaniske krav
  • Krever signert NDA og minimumsordre (MOQ)

Merk av i skjemaet — vi tar kontakt for NDA-prosessen.

Bestill / Be om tilbud

Fyll ut skjemaet, så tar vi kontakt med tilbud og leveringstid.

Eller kontakt oss direkte: anas@tekview.no · +47 483 94 196
